5 つの棒 - 4.8 - 6.4mm Lockbolts のための 7 つの棒空気の油圧リベット用具の空気リベッター

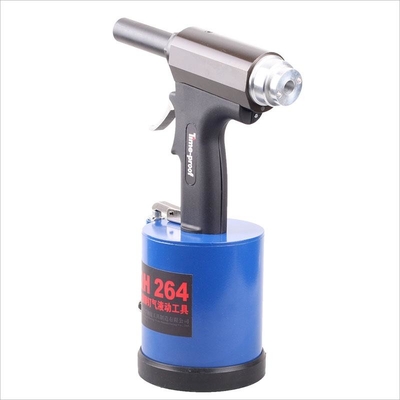

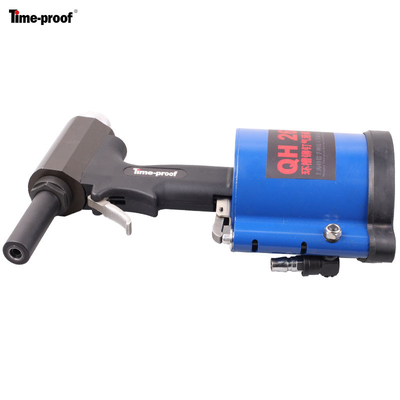

QH264 4.8-6.4mm ロックボルト用空気圧油圧リベット工具エアリベッター

製品表示:

製品詳細：

1. 安定性と信頼性。

2.防振。

3.耐久性。

4. デュアル オイル フロー設計 (油圧リターン)。

5. 簡単操作。

序章
タイムプルーフ^®空圧・油圧
リベットツールシリーズ

革新とユニークな機能
ツールの最も顕著な特徴は、ツール ボディのユニークなデザインであるエア シリンダーです。
縦型の六角形のエアシリンダー設計で、従来の生産方法を変えます。エアシリンダーは、シリンダーの周りのねじ山を3回タップする代わりに、6本のネジで上と下から閉じられます
かなりの肉厚を必要とするボディ。独自のシリンダー閉口方式により、工具を比較的軽量化。
独自の設計により、かなり長い管状プロファイルの原材料による効率的な生産も実現します。柔軟性のない成形品がなければ、シリンダーの高さを柔軟に調整して、最も経済的な方法で幅広いツールストロークを適用できます。
シリンダーの強度は、航空グレードのアルミニウム合金の素材によって十分に証明されています。
独自のシリンダー設計は特許を取得しています。

利点
幅広いツールシリーズを組織するメーカーを支援し、さらに低コストでカスタマイズされたツールを開発します。ディストリビューターがあらゆる種類のツールを簡単に整理できるように支援します。アフターサービスの便利な実施。

モジュール設計
これは、コストを削減するためのツール範囲の設計におけるさらなるアプローチです。
生産、保守、修理に必要な在庫品。
Time-proof™ 空気式リベット工具シリーズには多数の部品があります
異なるモデル間で交換可能なアセンブリ。それは著しく役立ちます
サービス管理のディストリビューター。

ツールシリーズ
商用シリーズ;
工業用シリーズ;
プロフェッショナルシリーズ;

商業シリーズ:

コマーシャル シリーズのリベット ツールは、接頭辞 -Z の付いたモデルで構成されています。Z5000 、Z5000V 、Z5000A 、Z5000AV 4.8/5.0mm までのブラインド リベットの取り付け用Z6400 、Z6400V 6.4mm までのブラインド リベットの取り付け用。
サフィックス -V の付いたモデル コードは、真空吸引システムを備えたツールを示します。ツールのノーズピースにブラインドリベットを保持し、自動で吹き飛ばしますセット後の残りのマンドレル。
末尾に -A が付いたモデル コードは、ツールが牽引力でカスタマイズされていることを示しますZ5000とZ5000Aを組み合わせ、ストロークを犠牲にしてパワーアップ、Z5000VとZ5000AV。
業務用シリーズツールの外観は、すべて黒ですが赤で配置されていますデフォルトとしてトリガーします。
商用シリーズのツールは、DIY および半工業用にサービスを提供するように配置されています市場のセグメント。ローコスト志向で、生産はほとんどの場合手配されます大量生産による経済的な方法。部品の一部の重要でない材料を除いて、重要な部品と部品のアセンブリは、品質を損なうことがないように、専門家以外による簡単な基本的なメンテナンスで工具の寿命を延ばすユーザー。
ベーシックモデル Z5000 の寿命試験では、工具の設定ストロークが緩み始める設定後120,000 個のブラインド リベット alu/steel マルチグリップ 4,8 x 15ワッシャーなし (1 つのリベットに対して 2 ストローク)。試験中、一組のジョー54,000個のリベットの後に磨耗したため、代用されています。

産業シリーズ:

インダストリアル シリーズのリベット ツールは、リベット セッティング ツールのプレフィックス -N とリベット ナット セッティング ツールのプレフィックス -M を持つモデルで構成されています。
N240、N240V 4.0mm までのブラインド リベットの取り付け用
N250、N250V 4,8/5,0mm までのブラインド リベットの取り付け用
N640C、N640CV、N640G、N640GV、最大 6.4 mm のブラインド リベットおよび構造用ブラインド リベットの取り付け用
N1100G モノボルトまたは同等の 10 mm までの設定用
M8までのブラインドリベットナットをセットするためのM2308
M12までのブラインドリベットナットをセットするためのM2312
M2312L は、最大ストローク 16mm の割りナットを設定するためのものです。
M14までのブラインドリベットナットをセットするためのM2314
末尾に -V が付いたモデル コードは、ツールのノーズピースにブラインド リベットを保持し、設定後に残りのマンドレルを自動的に吹き飛ばす真空吸引システムを備えたツールを示します。
接尾辞が -C の付いたモデル コードは、ツールがモノボルト、インターロック、マグナロックまたは同等の設定を適用する超ロング ストローク用に設計されていることを示します。サフィックス -G は、Hemlok または同等の設定を適用する追加の牽引力用にツールが設計されていることを示します。
産業用シリーズのツールは、一般的な産業用およびプロフェッショナル アプリケーションの市場セグメントを対象としています。このシリーズには、ブラインド リベット セッティング ツール、ブラインド リベット ナット/ボルト セッティング ツール、スプリット ナット セッティング ツールが含まれます。
これは、Time-proof™ 空気式リベット ツール レンジのメイン シリーズです。
産業生産におけるさまざまなアプリケーション向けに、機能的な拡張ノーズ アセンブリとカスタマイズされたアクセサリが多数あります。
Time-proof は、経験豊富な R&D チームがお客様に締結ソリューションを提供しています。

プロフェッショナルシリーズ
プロフェッショナル シリーズのリベット ツールは次のモデルで構成されています: QH264、最大 6.4 mm のロックボルトの設定用
10 mm までのロックボルトを設定するための QH1100 6.4 mm までの速度リベットを設定するための TK164 およびハンマードライブ リベット設定ツール、取り付け装置。

プロフェッショナル シリーズのリベット ツールは、お客様の要件に基づいて開発され続けており、ファスナー取り付けソリューションのサービスによって促進されています。
IndustrialシリーズとProfessionalシリーズのツールの外観は、デフォルトで青色のエアシリンダーで配置されています。
