2.4mm - 真空システム軽量が付いている4.0mmの空気圧リベット ナット用具

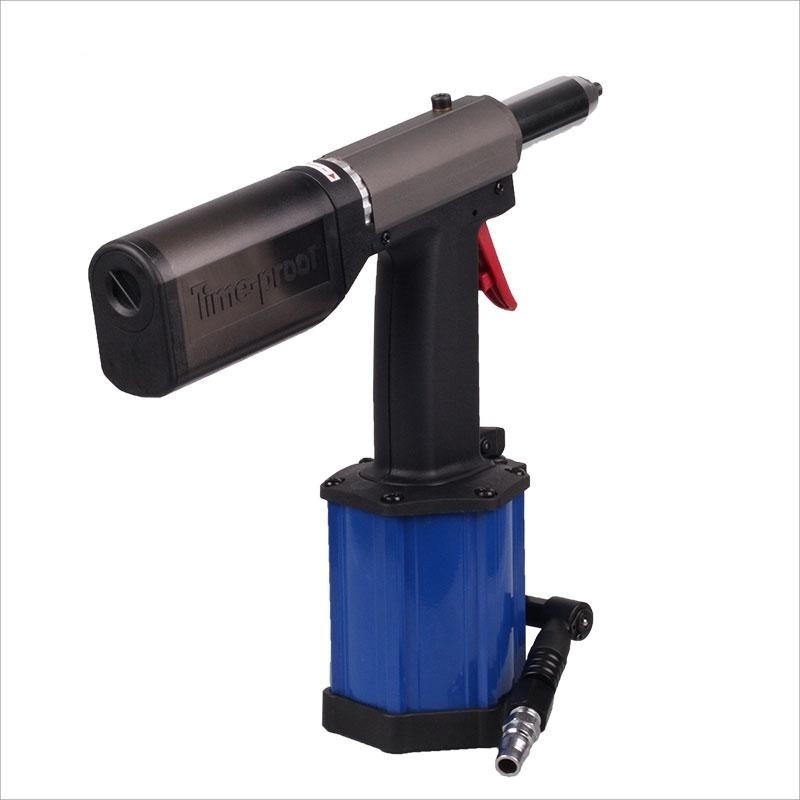

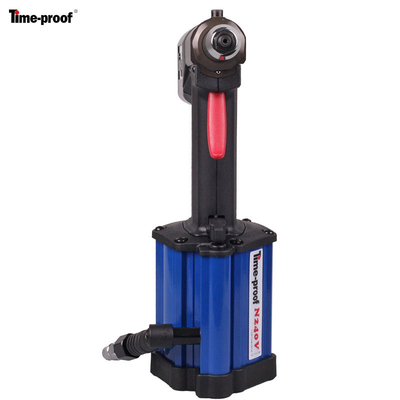

N240V 空気圧油圧リベッティングツールリベットガンエアリベッター真空システム 2.4 ミリメートル-4.0 ミリメートル軽量高速

製品の表示:

製品詳細：

1.軽い。

2. 底部からの空気出口。

3. 上からオイルを補充します。

4. シリンダー設計特許取得済み。

序章
時間の経過に耐える^®空圧/油圧
リベッティングツールシリーズ

革新性とユニークな機能
このツールの最も顕著な特徴は、ツール本体であるエアシリンダーのユニークなデザインです。
縦六角形のエアシリンダーデザインで、従来の生産方法を変えます。エアシリンダーは、シリンダーの周りにネジ山を3回タップする代わりに、6本のネジで上下から閉じられています。
かなりの材料厚さを必要とするボディ。独自のシリンダー閉方式により比較的軽量です。
ユニークな設計により、原料からかなり長い管状の形状を効率的に生産することもできます。柔軟性のない成形品を使用しないため、シリンダーの高さを柔軟に調整して、最も経済的な方法で広範囲の工具ストロークを適用できます。
シリンダーの強度は航空グレードのアルミニウム合金の材質により十分であることが証明されています。
独自のシリンダー設計は特許を取得しています。

利点
メーカーが幅広いツールシリーズを整理し、カスタマイズされたツールを低コストでさらに開発できるよう支援します。ディストリビュータがあらゆるツールを簡単に整理できるよう支援します。アフターサービスを便利に実施します。

モジュール設計
コストを削減するためのツール範囲の設計におけるさらなるアプローチです。
生産、メンテナンス、修理に必要な在庫品。
Time-proof™ 空気圧リベッティング ツール シリーズには多数の部品が含まれています
アセンブリは異なるモデル間で互換性があります。それは著しく役立ちます
サービス管理におけるディストリビューター。

ツールシリーズ
コマーシャルシリーズ;
インダストリアルシリーズ;
プロフェッショナルシリーズ;

コマーシャルシリーズ:

商用シリーズのリベット締めツールは、接頭語 -Z が付いているモデルで構成されています。 Z5000 、 Z5000V 、 Z5000A 、 Z5000AV は最大 4,8/5,0mm のブラインド リベットを設定できます。 Z6400 、 Z6400V は最大 6,4mm のブラインド リベットを設定できます。
末尾に -V の付いたモデルコードは、ブラインドリベットをツールノーズピースに保持し、セット後に残りのマンドレルを自動的に吹き飛ばす真空吸引システムを備えたツールを示します。
接尾辞 -A が付いているモデル コードは、Z5000 と Z5000A、Z5000V と Z5000AV を組み合わせて、ストロークを犠牲にして牽引力を強化してツールがカスタマイズされていることを示します。
商用シリーズのツールの外観はすべて黒で配置されていますが、デフォルトではトリガーが赤です。
商用シリーズのツールは、市場の DIY および準産業セグメントにサービスを提供するために位置付けられています。低コストを重視し、大量生産による最も経済的な方法で生産が行われます。一部の重要でない部品材料を除いて、主要部品および部品アセンブリは品質を損なうことがなく、専門家でなくても簡単な基本的なメンテナンスで工具の寿命を延ばすことができます。
ベーシックモデル Z5000 の寿命試験では、工具設定ストロークが約 100 秒後に緩み始めます。120,000 個のブラインド リベット アルミ/スチール マルチグリップ 4,8 x 15、ワッシャーなし (1 つのリベットに 2 ストローク)。テスト中、54,000 個のリベットを使用した後に 1 セットのジョーが摩耗したため交換されます。

インダストリアルシリーズ:

工業用シリーズのリベット締めツールは、リベット設定ツールの接頭辞 -N とリベットナット設定ツールの接頭辞 -M が付いているモデルで構成されています。
N240、N240V 最大 4,0mm のブラインド リベットの取り付け用
N250、N250V 最大 4,8/5,0mm のブラインドリベットの取り付け用
N640C、N640CV、N640G、N640GV ブラインド リベットおよび最大 6.4 mm の構造用ブラインド リベットの取り付け用
N1100G モノボルトまたは同等品を 10 mm までセットする場合
M2308はM8までのブラインドリベットナットの取り付けに使用します。
M2312は、M12までのブラインドリベットナットの取り付けに使用します。
M2312L 最大ストローク 16mm の分割ナットをセットするための
M2314はM14までのブラインドリベットナットの取り付けに使用します。
末尾に -V の付いたモデルコードは、ブラインドリベットをツールノーズピースに保持し、セット後に残りのマンドレルを自動的に吹き飛ばす真空吸引システムを備えたツールを示します。
接尾辞 -C の付いたモデル コードは、モノボルト、インターロック、マグナロック、または同等の設定を適用する超ロング ストローク向けにツールが設計されていることを示します。一方、接尾辞 -G は、ツールが Hemlok または同等の設定を適用して追加の牽引力を発揮するように設計されていることを示します。
インダストリアル シリーズ ツールは、一般産業およびプロフェッショナル アプリケーションの市場セグメントを目指しています。ブラインドリベット取付具をはじめ、ブラインドリベットナット・ボルト取付具、割ナット取付具をシリーズ化しています。
これは、Time-proof™ 空気圧リベッティング ツールの主要シリーズです。
工業生産におけるさまざまな用途向けに、機能的な拡張ノーズ アセンブリやカスタマイズされたアクセサリが多数あります。
Time-proof は、経験豊富な研究開発チームを擁し、顧客向けの締結ソリューションを提供しています。

プロフェッショナルシリーズ
プロフェッショナル シリーズ リベッティング ツールは次のモデルで構成されています: QH264、最大 6.4 mm のロックボルトを設定するための
QH1100 は最大 10 mm のロックボルトを設定します。TK164 は最大 6.4 mm のスピードリベットを設定し、ハンマードライブ リベット設定ツール、取り付け機器を使用します。

プロフェッショナル シリーズのリベット締めツールは、顧客の要求に応じて開発され続け、ファスナー取り付けソリューションのサービスによって推進されています。
インダストリアルシリーズとプロフェッショナルシリーズのツールの外観は、デフォルトで青色のエアシリンダが配置されています。
